技術背景
當前我國產值能耗是世界平均水平2倍多,主要產品單位產值能耗比世界先進水平高40%。能源消費不僅是一個資源消耗問題,能源消費產生的污染排放也是一個需要認真對待的大問題。我國目前嚴峻的環境形勢也表明,優化調整能源結構既是保證能源安全的需要,更是全體國民身體健康的需要。發展清潔“綠色”能源,加快能源替代的進程,優化能源結構已刻不容緩。低品位熱能的回收利用,既有助于解決我國的能源問題,又能有效減少工業生產過程中的環境污染,具有十分重要的現實意義。

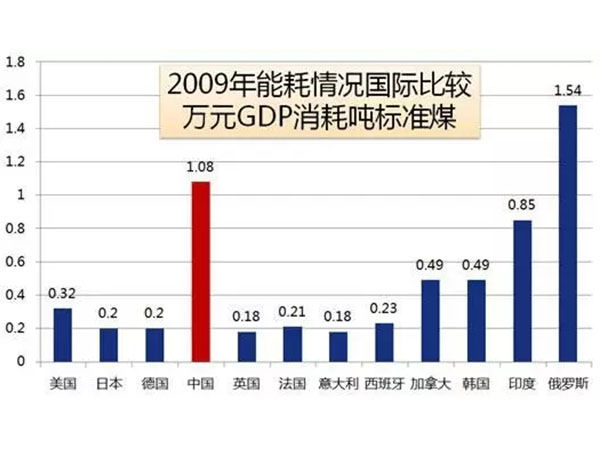

典型國家單位產值能耗水平
ORC溫差發電技術簡介電能是品位很高的能量型式,將低品位熱能轉化為電能無疑具有非常大的吸引力。有機朗肯循環發電技術(Organic Rankine Cycle)是采用低沸點有機物(或者混合物)作為工質的朗肯循環,在低溫余熱(200 ℃以下)發電利用方面,具有其他循環不可比擬的突出技術優勢。
ORC溫差發電系統由蒸發器、膨脹機、發電機、冷凝器和工質泵等組成,如圖示。有機工質利用余熱的能量進行蒸發,形成高溫高壓氣體,高溫高壓氣體推動膨脹機進行做功,并將機械功通過電機轉化為電能;膨脹后的氣體壓力、溫度降低,利用低溫冷源冷卻為液態,液態工質經工質泵增壓再次進入蒸發器,進入下一個循環。

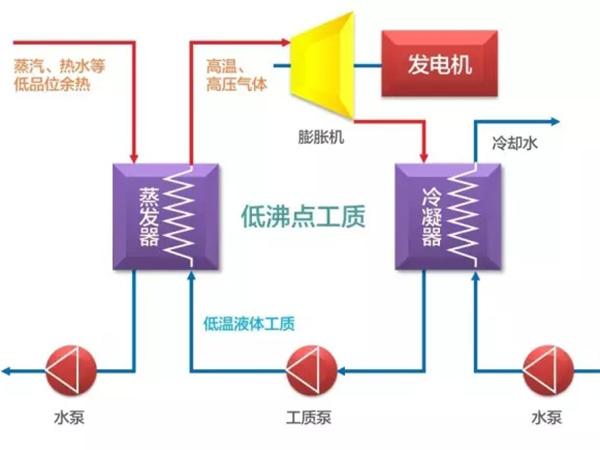

有機朗肯循環示意圖
科靈節能ORC溫差發電研發進展目前科靈節能已完成10-200kW系列溫差發電機組的設計、樣機試制及產品定型工作。其中核心的工質泵及螺桿膨脹完成系列化設計、生產,具備大規模推廣條件。在研發過程中,形成實用新型專利6項,進行實質審核的發明專利6項。同時,科靈節能注重同行業協會、高校、科研機構等的合作,加快項目推動步伐。

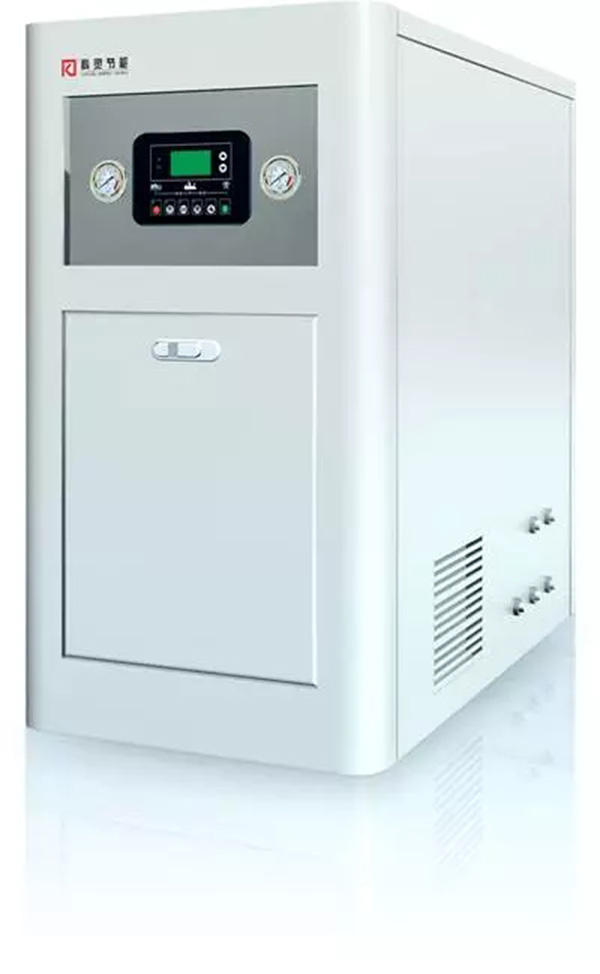

模塊化溫差發電機組

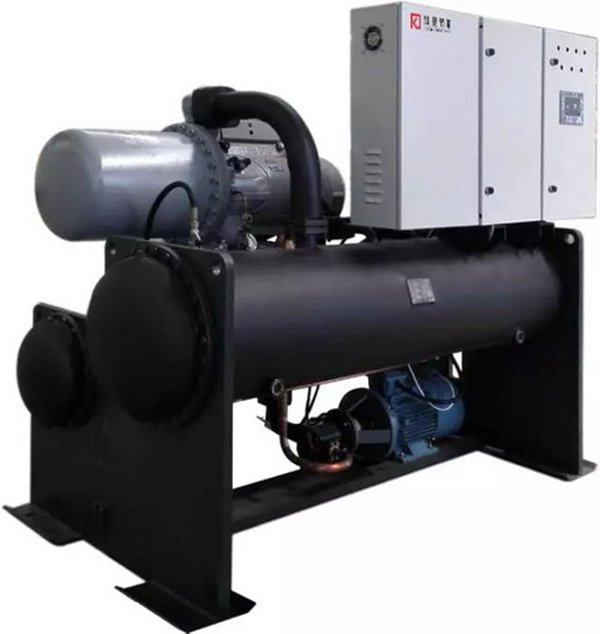

大型螺桿式發電機組
技術優勢1無泄漏
針對目前ORC機組采用開式膨脹機、工質泵存在軸封壽命短,存在泄露,且維護費用高的缺點,科靈低溫余熱發電機組采用封閉式膨脹發電機、封閉式工質泵,很好的解決了制約低溫余熱發電技術的重大難題,走在了行業前列。

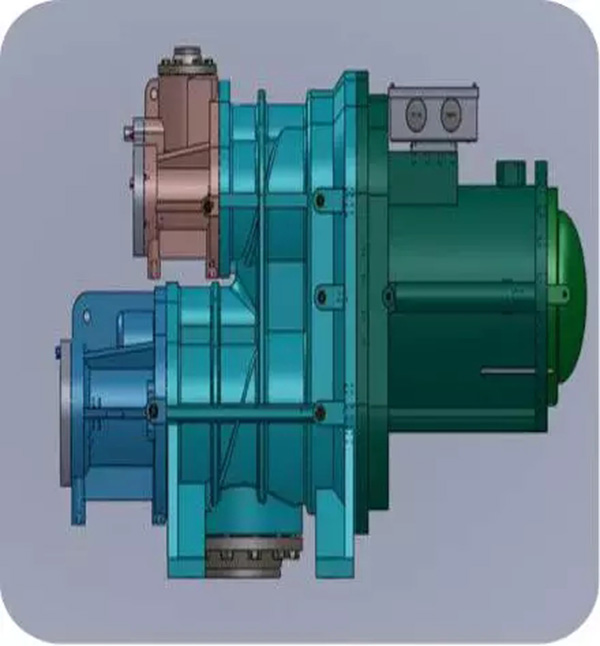

封閉式膨脹發電機

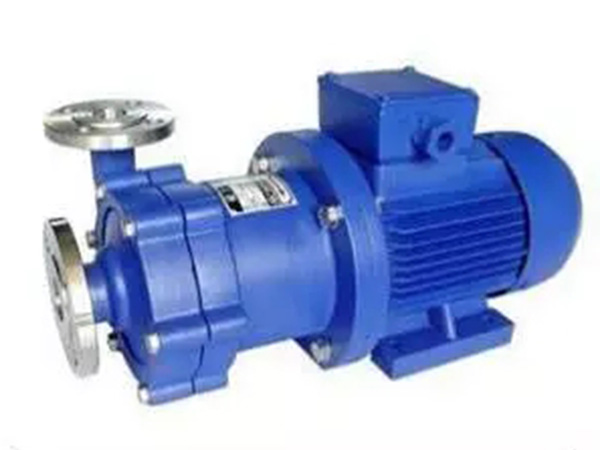

封閉式工質泵
2高效稀土永磁電動機拖動工質泵,較常規電動機效率高5%以上,同時稀土永磁發電機在全負荷范圍內的效率達90%以上??旗`科靈低溫余熱發電機組根據具體冷熱源工況,選擇高效、環保、安全、經濟的有機工質,提高系統運行效率,系統的熱電轉化效率達10%-20%,達到國內先進水平。
3其他優勢
機組模塊化設計,系統集成度高,設備緊湊,占地面積小,安裝操作簡單方便;適用于70℃-200℃的熱水、蒸汽及200℃以上的煙氣,熱源范圍廣,變工況適應能力強;并網安全可靠;可實現無人值守。
應用領域
ORC溫差發電機組應用
