手把手教你設計水源熱泵機組-絕對干貨

作者:科靈節能 來源:www.sdkeling.com 時間:2019-03-01 09:39:35 瀏覽次數:

水源熱泵機組:一種循環流動于地埋管中的水或井水、湖水、河水、海水或生活污水及工業廢水或共用管路中的水為冷(熱)源,制取冷(熱)風或冷(熱)水的設備。--GB/T19409-2013《水(地)源熱泵機組》 對于水地源熱泵機組的設計需要依照國家標準GB/T19409-2013《水(地)源熱泵機組》,其中還規定了一些專業術語和定義及水地源熱泵機組的分類。

水源熱泵機組

設計水源熱泵機組


水源熱泵機組:一種循環流動于地埋管中的水或井水、湖水、河水、海水或生活污水及工業廢水或共用管路中的水為冷(熱)源,制取冷(熱)風或冷(熱)水的設備。--GB/T19409-2013《水(地)源熱泵機組》

對于水地源熱泵機組的設計需要依照國家標準GB/T19409-2013《水(地)源熱泵機組》,其中還規定了一些專業術語和定義及水地源熱泵機組的分類。

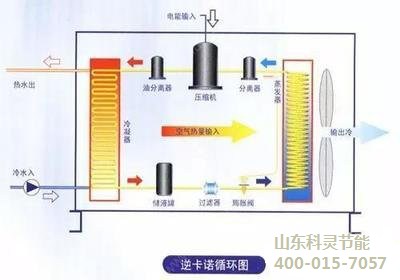

1、要設計熱泵機組首先了解制冷系統的原理,即逆卡諾循環:

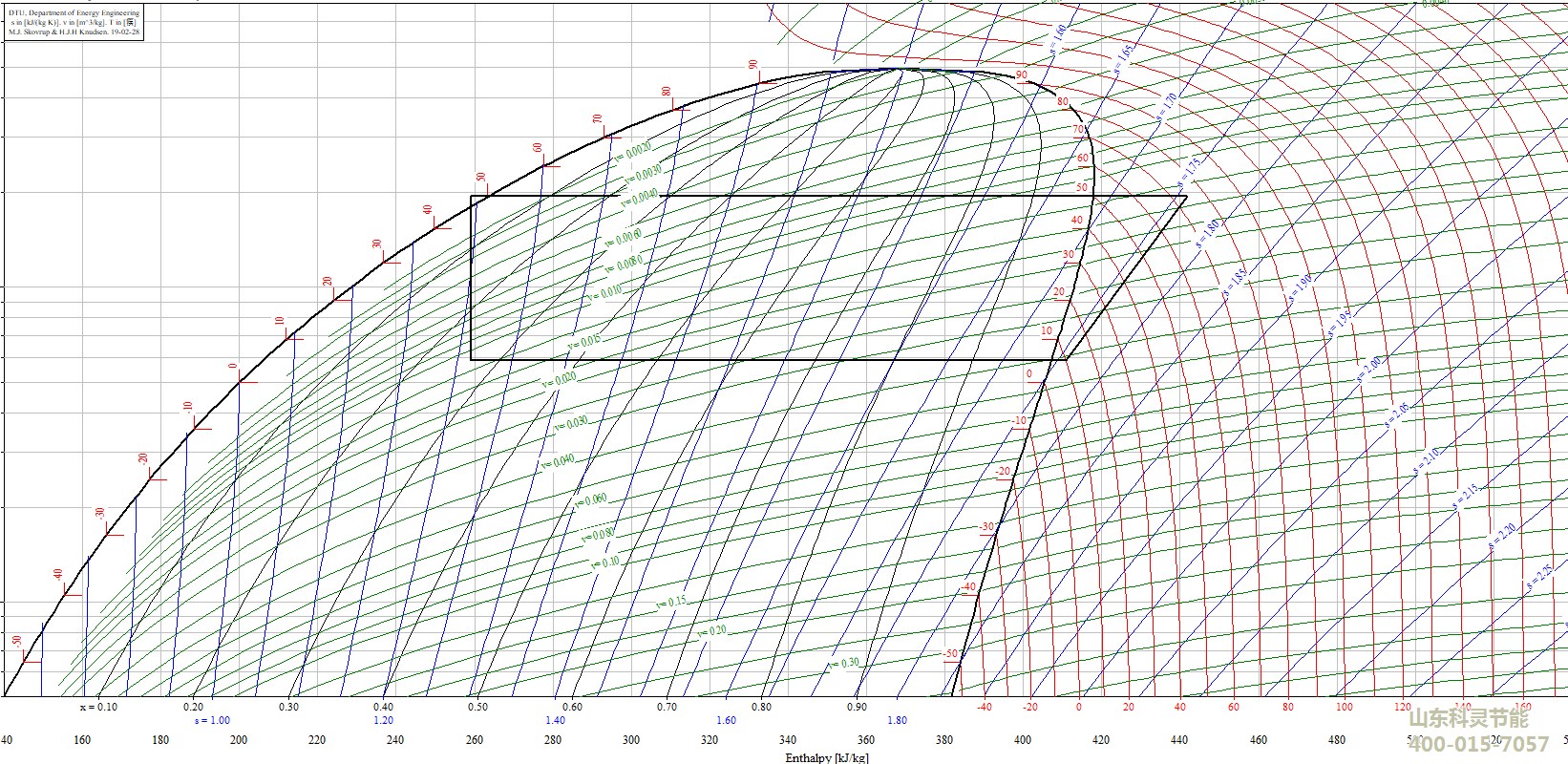

2、確定該機組的冷熱量、機組實際運行的工況是否為標準工況、制冷劑類型等根據機組運行工況確定機組的蒸發溫度、冷凝溫度、吸氣過熱度、冷凝過冷度等重要參數。根據參數使用壓焓圖計算制冷系統熱力參數:溫度、壓力、焓值、比體積等重要參數。


3、各個配件的選型

①依據需求的冷熱量及計算的熱力參數選擇合適的壓縮機、銅管管徑;

②使用公式:計算蒸發器和冷凝器所需求面積

Q為換熱量,K為換熱系數,A為換熱面積,T為平均對數溫差)

根據面積設計出兩器;

③依據計算的熱力參數,根據壓差、制冷劑流量選擇合適的節流配件即膨脹閥;


                           熱泵曲線

4、測試是否合格

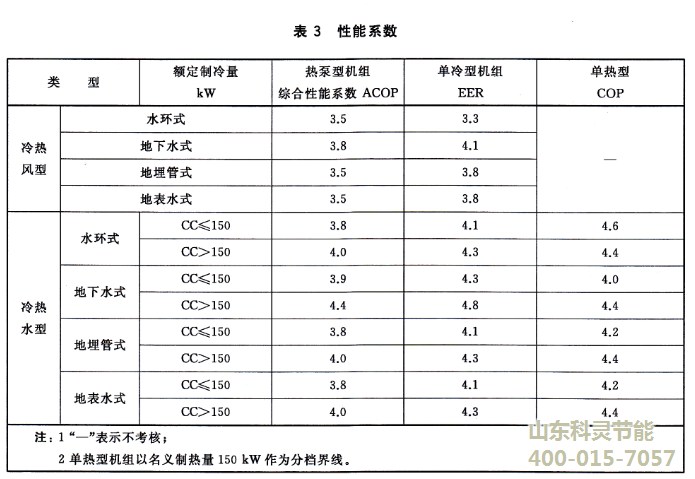

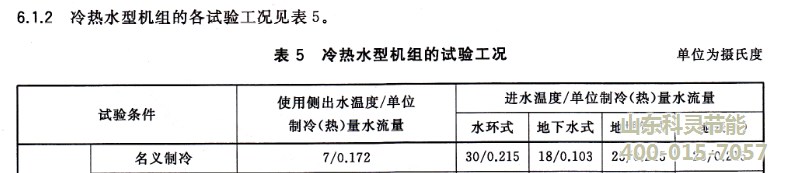

設計完成后需要檢驗該機組是否符合國家標準,各個配件是否設計合理,依據標準工況對照國家標準性能系數要求檢驗
