城市污水冬暖夏涼,水溫、水量相對穩定,含有大量低品位熱源,是暖通空調冷熱源的一種清潔能源。污水源熱泵系統作為空調冷熱源具有較大的節能減排潛力,應用前景廣闊。

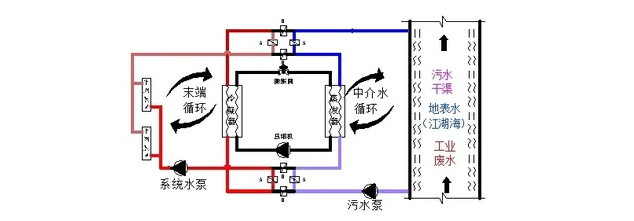

顧名思義,污水源熱泵系統就是從污水中提取和儲存能量的冷、熱源,借助熱泵機組,消耗少量電能,夏季把室內熱量“提取”出來釋放到污水中,為室內制冷;冬季把污水中的低位熱能“提取”出來,為建筑物供熱。夏季制冷、冬季制熱工況通過切換閥門實現,具體工作原理如圖所示。
污水溫度與自來水溫度變化趨勢同步,夏季供冷期間污水溫度接近自來水溫度,冬季供熱期間污水溫度高于自來水溫度約5℃,以城市污水處理廠達標排放的污水作為熱源的污水源熱泵系統在北方地區冬季供熱中應用廣泛。

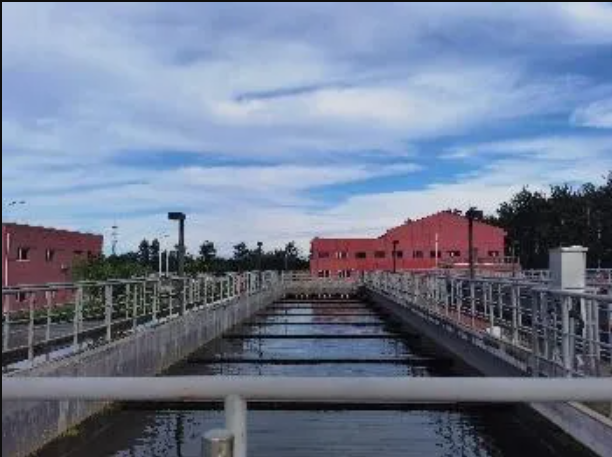

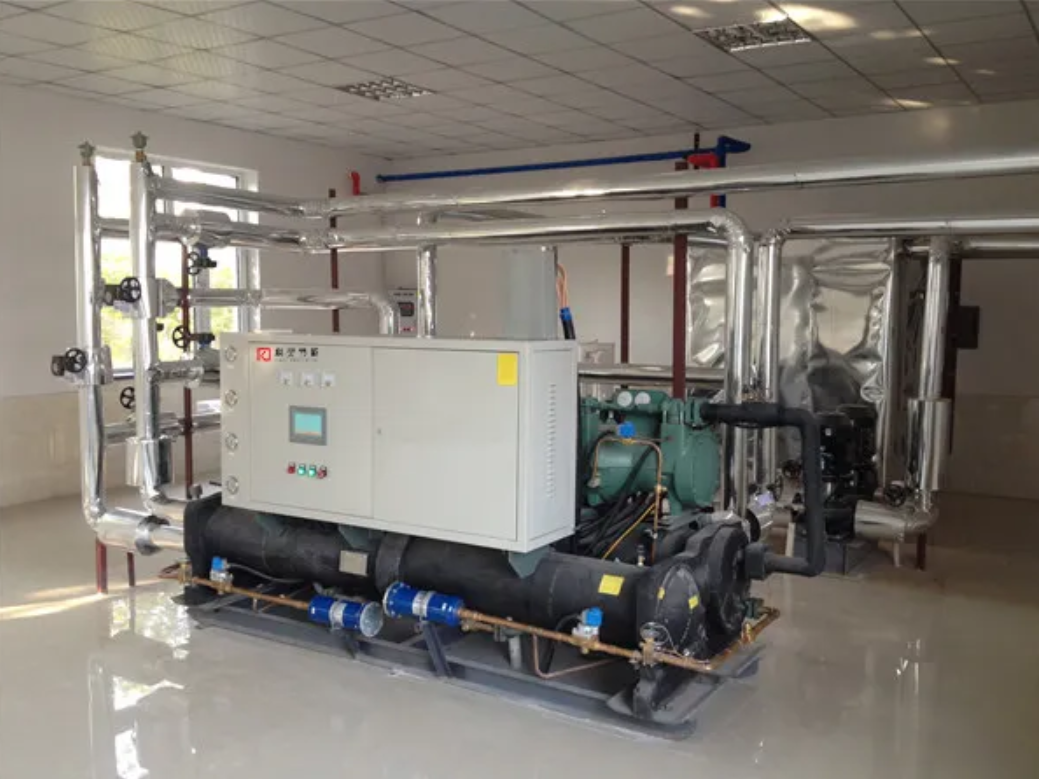

山東科靈節能股份有限公司在北京市房山區長陽鎮污水處理廠建成污水源熱泵供暖制冷項目。該項目采用污水處理廠處理達標排放的尾水為生產管理用房和綜合辦公樓提供中央空調冷熱源,夏季制冷,冬季制熱。夏季空調計算冷負荷240kW,冬季空調計算熱負荷270kW。
項目建成后現已運行了10個空調制冷、制熱季,系統運行穩定,人員舒適度高。據統計,該污水處理廠生產管理用房和綜合辦公樓污水源熱泵空調系統全年能效比4.5以上,系統節能。
